什么是轻型复合软管

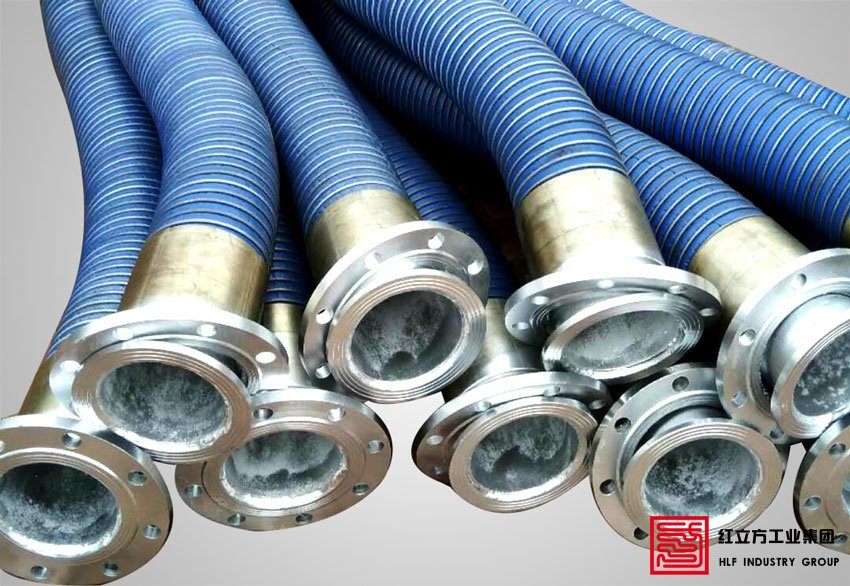

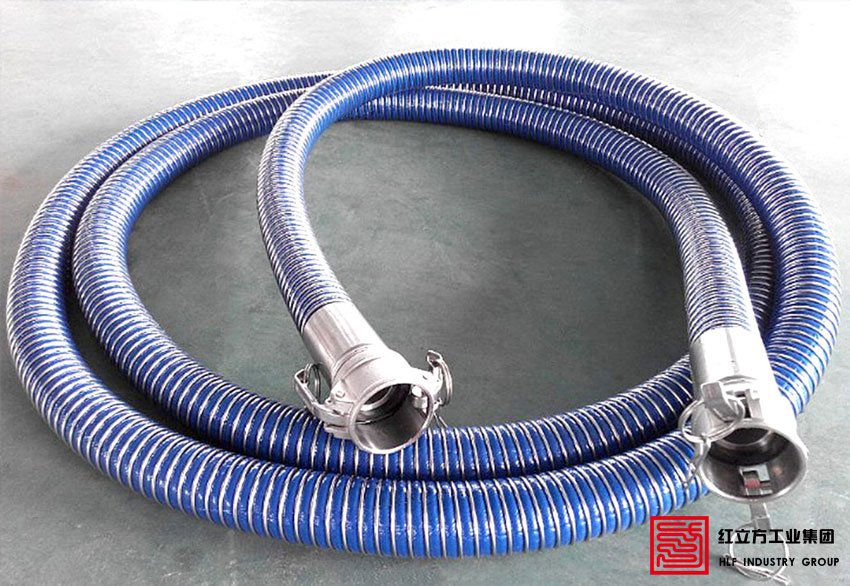

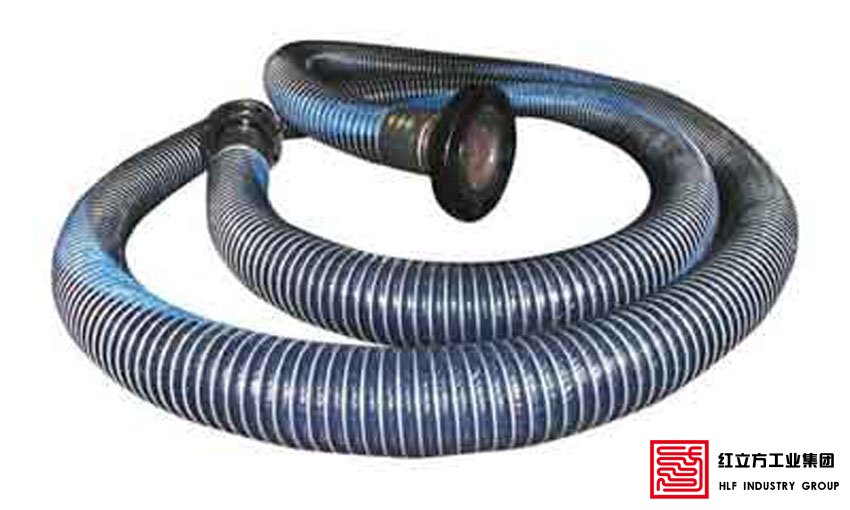

轻型复合软管是一种新型柔软性输液管，是金属软管和橡胶管的更新换代产品。它采用新材料、新工艺、新技术，由钢丝缠绕构成管体内外骨架，用高分子聚合材料加工而成。软管两端配有法兰或快速接头，便于连接安装，从而实现对名种液体介质的安全输送。
轻型复合软管可广泛应用于石油开采、石油炼化、医药化工、食品卫生、冶金焦化、海洋船舶、油港码头、仓贮运输等领域中，对各种油品、化学制品及液化石油等液体介质的装卸输送。
轻型复合软管的特点
1. 轻便柔软，弯曲自如。
与同规格橡胶管比，同样使用条件下，轻型复合软管轻于橡胶管40%,曲率半径是橡胶管的1/3倍，轻便柔软，适用移动性较大的场所。如装卸油罐车、油轮等这些拆卸较频繁的场所。该管还能在较狭窄的作业场所灵活使用，这是其它管路无法比拟的。
2. 该软管耐正压、负压情况好。
该种软管工作压力可达1.0〜6.4Mpa,负压可达0.1Mpa(>750mmNg)耐压情况在同等条件下，比同规格橡胶管要好。因橡胶管较硬，不能在很大弯曲状态下承压，极端弯曲时，橡胶管内壁折叠，堵塞通路，而轻型复合软管在极端弯曲状态下照样工作，在弯曲部位，管内始终保持圆状，决不会发生折叠、堵塞现象。也不会因极端弯曲而被折断，这是轻型复合软管独有的性能。
3. 由于该管的组成是以合成树脂纤维为主要材料，所以耐各种芳香烃和化学药品性能要比橡胶管和金属管要好，特别是对于有些酸碱性液体，金属管和橡胶管都不耐的情况下，可用该管来完成任务。
4. 该软管耐温性能好，正常使用情况下可耐-30°C~150°C。
5. 由于该管采用积层结构，充减压时，管体有伸缩现象，即使在瞬间超过压力的情况下，也不会出现聚然爆破现象，而是管体本身发生超规定的蠕动现象。这一性能，适用于未来利用电子计算机完成疏导油任务的违章操作监控，适用于现代化管理。
6. 具有可靠的静电导出系统。
油流在油管内流动时，由于压力、流速与管壁碰撞、摩擦等原因，产生_定的静电，如不及时导出会酿成火灾，使用轻型复 合软管时，只将主线管路的一端用一根铁线接地，就可导出产生的静电，使安全可靠。
为何选择轻型复合软管
轻型复合软管出现之前，传统的橡胶管和不锈钢波纹管被普遍使用在液态石化产品的输送上。但在软管经常被拆卸、移动时，橡胶管及不锈钢波纹管存在一些明显的不足。轻型复合软管是专门针对橡胶管、不锈钢波纹管的不足进行更新设计和改进的新一代安全软管。因其总体性能及性价比均优于橡胶管及不锈钢波纹管，目前在国外轻型复合软管已被逐渐取代它们。
应用
排吸大部分腐蚀性很强的化学品，适用于公路和铁路罐车设备或固定装置上。
特性
良好的弯曲半径
适用温度范围宽
能够输送大部分化学品
技术参数
内部螺旋钢丝：SG：不锈钢304L（可提供316L） ；SS：不锈钢304L（可提供316L）
外部螺旋钢丝：SG：镀锌钢钢丝；SS：不锈钢304L（可提供316L）
内层：PTFE薄膜
增强层：聚丙烯层
外层：砖红色，外覆聚氯乙烯纤维布料
温度范围：- 30℃至+ 100℃，最高可耐115℃
导电性能：螺旋钢丝导静电，≤2.5Ω/m for ID<50mm，
≤1.0Ω/m for ID≥50mm
适用标准及认证：EN 13765和ADR
|
内径 |
外径 |
工作压力 |
爆破压力 |
耐负压 |
弯曲半径 |
重量 |
包装长度 |
|
(in) |
(mm) |
(mm) |
(bar) |
(bar) |
(bar) |
(mm) |
(kg/m) |
(m) |
|
1” |
|
37 |
14 |
56 |
0.9 |
100 |
0.84 |
30 |
|
1”1/4 |
|
43 |
14 |
56 |
0.9 |
120 |
1.03 |
30 |
|
1”1/2 |
|
52 |
14 |
56 |
0.9 |
140 |
1.26 |
30 |
|
2” |
|
62 |
14 |
56 |
0.9 |
180 |
1.55 |
30 |
|
2”1/2 |
|
78.5 |
14 |
56 |
0.9 |
200 |
2.51 |
30 |
|
3” |
|
95 |
14 |
56 |
0.9 |
280 |
2.88 |
30 |
|
4” |
|
121 |
14 |
56 |
0.9 |
400 |
4.7 |
20 |
|
5” |
|
149 |
14 |
56 |
0.9 |
450 |
8.16 |
15 |
|
6” |
|
180 |
14 |
56 |
0.9 |
500 |
10.8 |
20 |
|
8” |
|
234 |
14 |
56 |
0.9 |
740 |
17.6 |
20 |
|
10” |
|
297 |
14 |
56 |
0.9 |
920 |
22.5 |
12
|
